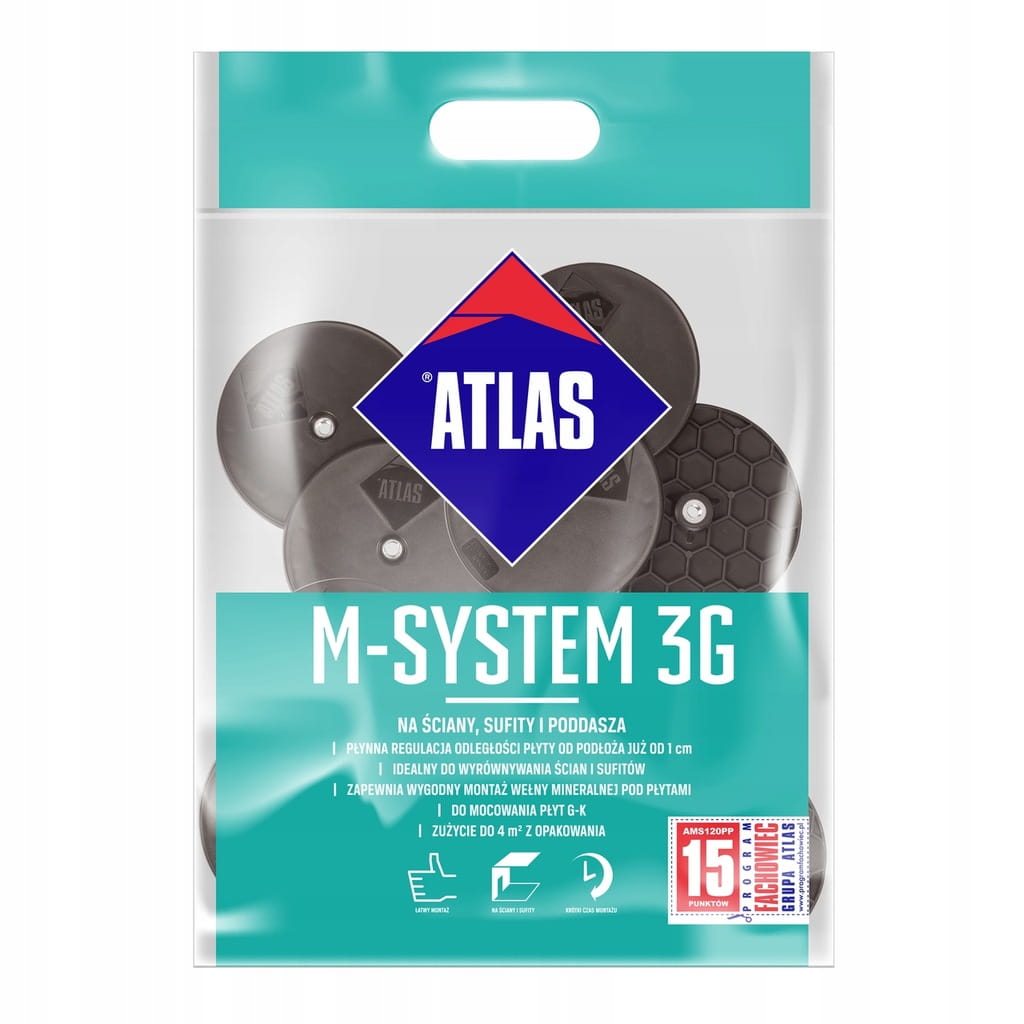

M-system 3G M8/FI6,5 L100 BX

WYDAJNOŚĆ

- Ściany - około 5m2 z opakowania

- Sufity - około 4m2 z opakowania

- Poddasza - około 7m2 z opakowania

REGULACJA

- podłoże mineralne: 14 - 50 mm

- podłoże drewniane: 14 - 90 mm

Najważniejsze cechy:

• szybki system mocowania płyt g-k i OSB
• płynna regulacja dystansu już od 1 cm oraz kąta nachylenia obudowy
• pozwala na łatwą niwelację krzywizn i nierówności podłoży
• do montażu sufitów płaskich w szerokim zakresie dystansowania, wielopoziomowych
• do montażu podłóg podniesionych na podkładach, legarach i belkach stropowych
• rekomendowany do zabudowy szachtów, poddaszy itp.
• umożliwia jednoczesny montaż izolacji termicznej, akustycznej, paroizolacji

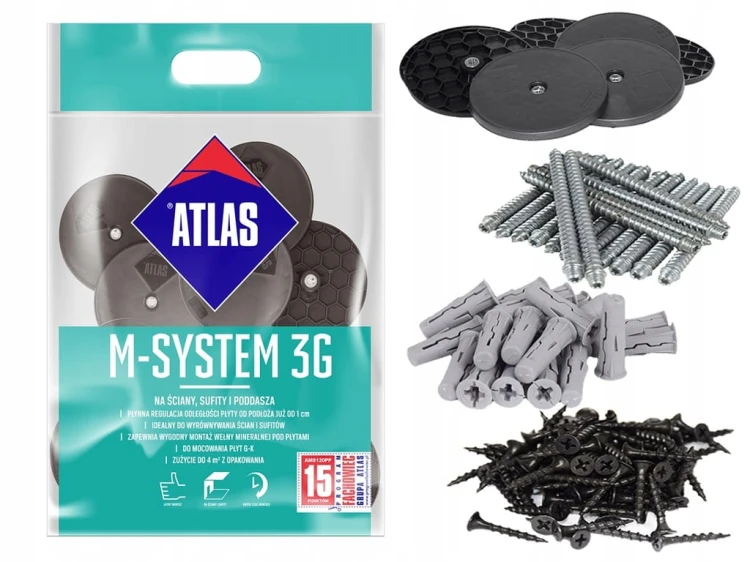

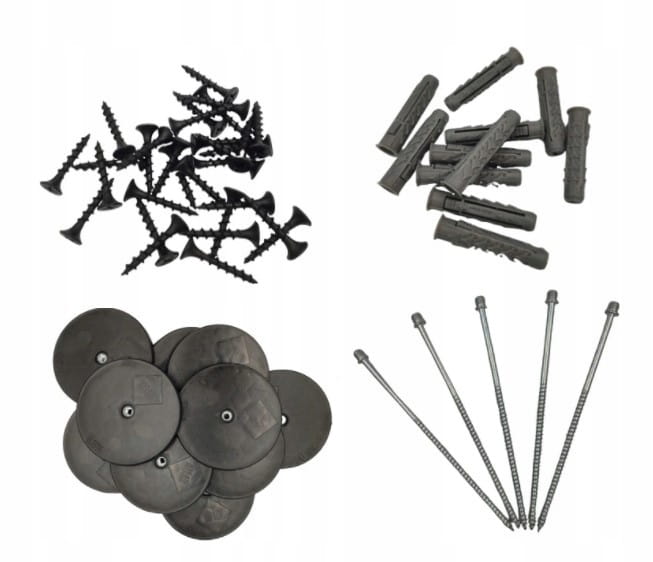

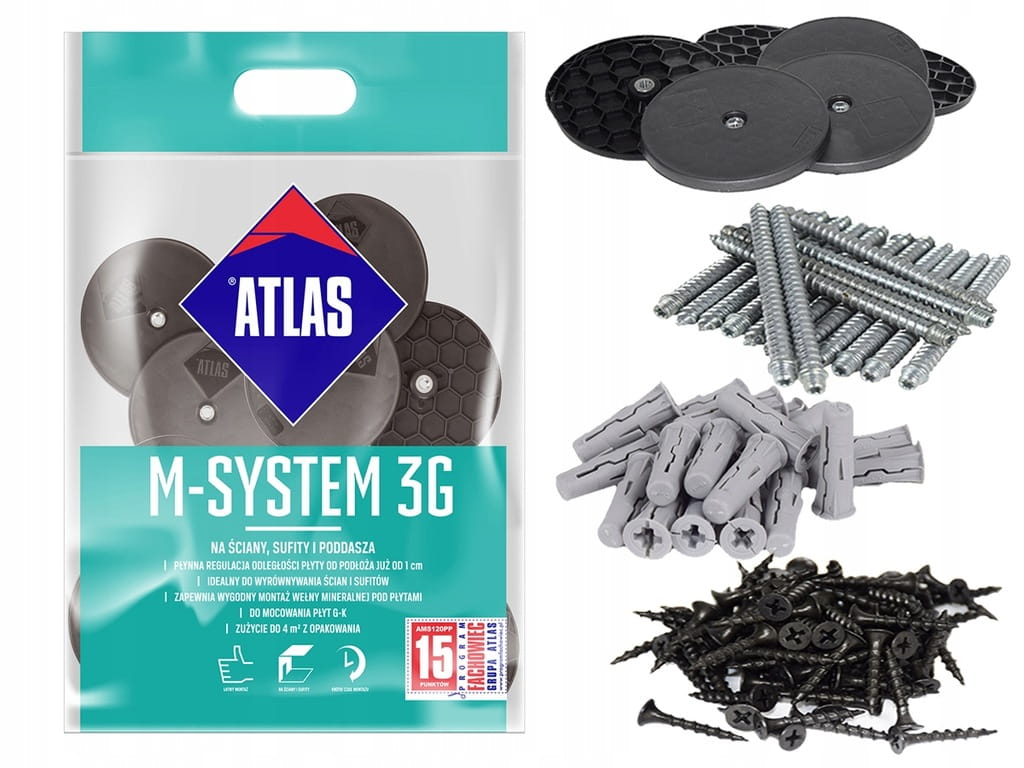

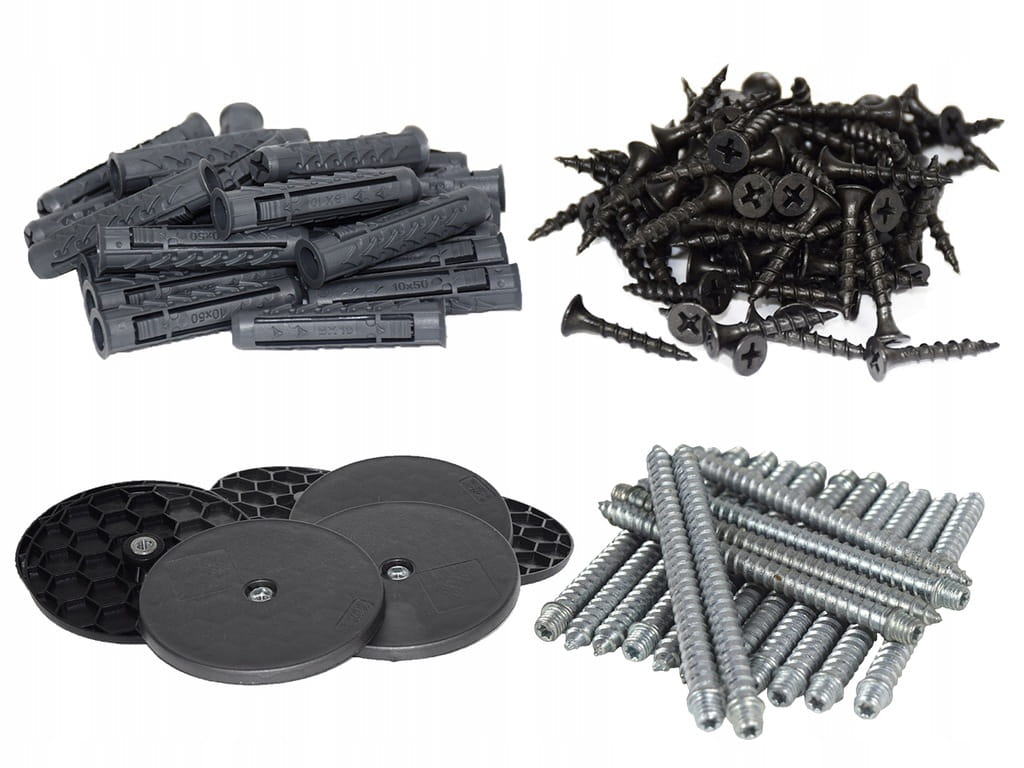

W skład zestawu Atlas M-systemu wchodzą następujące elementy:

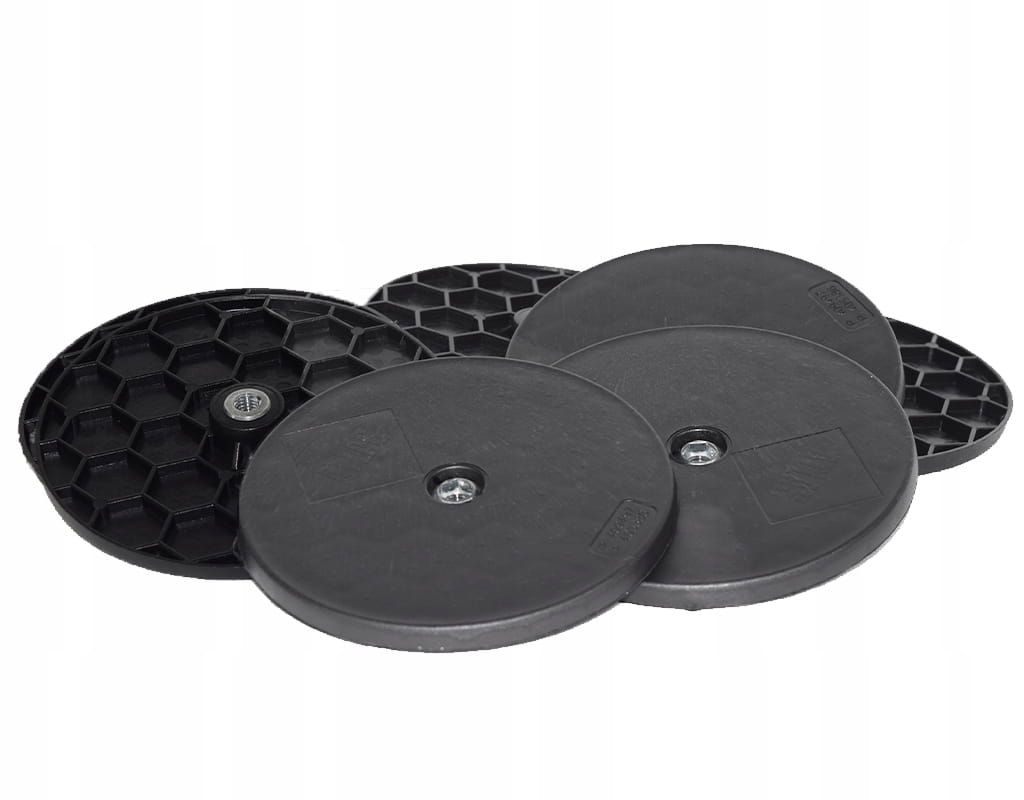

• 21 szt. talerze montażowe (polipropylenowe) wraz z elementem mocującym (śrubą) z gwintami metrycznymi M6/M8
• 21 szt. tuleje rozporowe z tworzywa sztucznego o średnicach 8-12 mm,
• 84 szt. wkręty stalowe do mocowania płyt do talerzyków łączników o średnicy 3,5 mm (4 szt. na talerz),
• instrukcja montażu

Łączniki tworzywowe ATLAS M-System 3G służą do zabudów i obudów na:

• ścianach

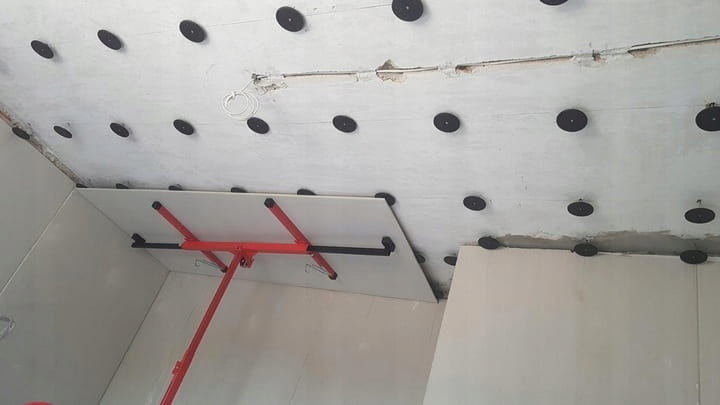

• sufitach
• poddaszach

Łączniki talerzykowe ATLAS M-system 3G są przeznaczone do mocowania wewnątrz i na zewnątrz pomieszczeń:

• okładzin ściennych i sufitowych z płyt gipsowo-kartonowych - wg normy PN-EN 520-A1:2012, o grubości 12,5-25,0 mm (tylko w przypadkach zastosowań wewnętrznych)
• ściennych płyt włóknisto-cementowych - kategorii A, B, C lub D wg normy PN-EN 12467:2013, o grubości 8,0-25,0 mm
• ściennych i sufitowych płyt drewnopochodnych - wg normy PN-EN 13986-A1:2015, o grubości 12,0-25,0 mm

System dedykowany jest zarówno do nowo wykańczanych pomieszczeń, jak i do prac remontowych - szczególnie przy adaptacji strychów i poddaszy na cele użytkowe lub też adaptacji użytkowanych pomieszczeń na inne cele. Jest idealnym rozwiązaniem do wykonywania obudów kanałów wentylacyjnych i instalacyjnych, sufitów podwieszanych o zróżnicowanych poziomach, ukształtowanych pod skosem, itp.

Główne właściwości:

• łatwy w montażu - mocowanie punktowe umożliwia wykonywanie prac (montaż łączników talerzykowych i płyt okładzinowych) przez jedną osobę
• bardzo szybki postęp prac – mocowanie pełnowymiarowej płyty ogranicza się do dwóch etapów: wykonania kilkunastu otworów, w których należy zamocować łączniki oraz do przykręcenia płyty do talerzyków przy użyciu stalowych wkrętów

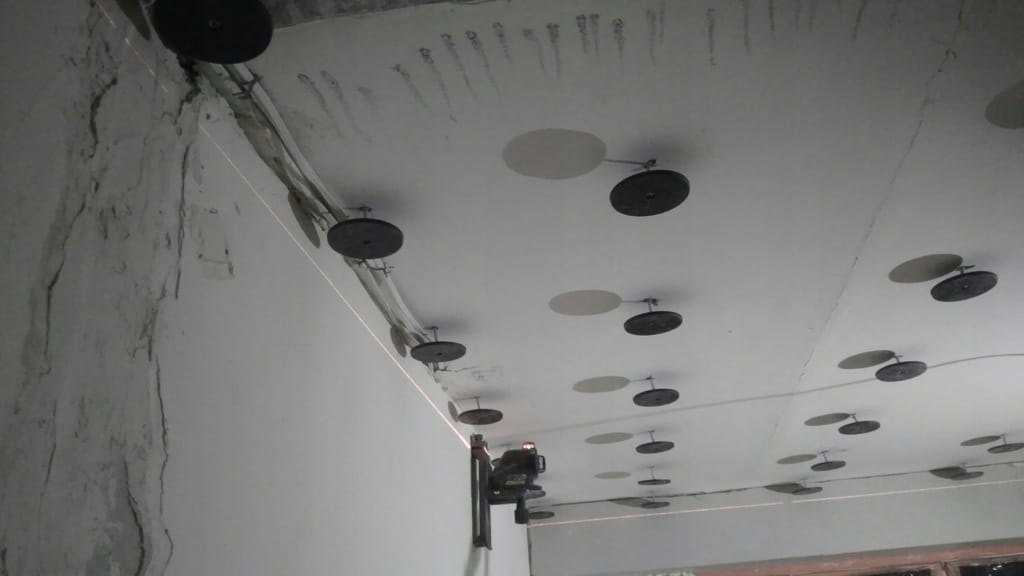

• płynna regulacja dystansu pomiędzy płytą a podłożem oraz kąta nachylenia płyt poszycia (±27°) – dystans płyt od podłoża może być dowolnie regulowany, niezależnie od geometrii ścian lub wypraw tynkarskich, w zakresie 14 - 200 mm, a po zastosowaniu elementów przedłużających w przypadku sufitów nawet do ponad 500 mm. Umożliwia montaż okładzin z płyt pod kątem (max ±27°)
• podłoże (zarówno mineralne, jak i drewniane) do mocowania ATLAS M-systemu 3G powinno być stabilne i nośne. Nie wymaga prac przygotowawczych: wyrównania, skucia spękanych wypraw tynkarskich, gruntowania, itp. – system umożliwia precyzyjny montaż płyt na bardzo nierównych lub spękanych wyprawach tynkarskich, w miejscach występowania uskoków ścian, itp.
• możliwość korekty geometrii ścian w przypadku występowania narożników wklęsłych lub wypukłych o kącie innym niż 90° – łączniki mogą być stosowane jako element uzupełniający w przypadku klejenia płyt g-k do podłoży o bardzo dużych nierównościach (>20 mm). Mogą być wtedy osadzane lokalnie w miejscach występowania największych nierówności, bez konieczności wykonywania tzw. podklejek

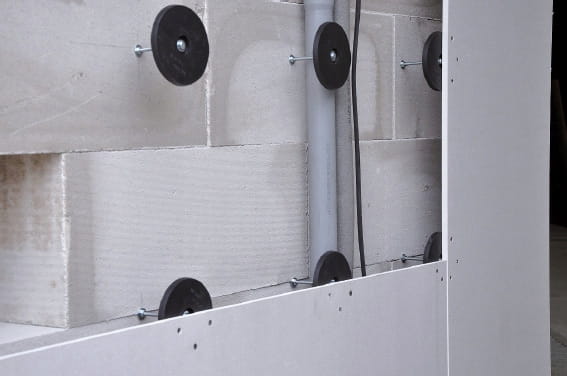

• możliwość bezkolizyjnego rozprowadzenia instalacji elektrycznych, wodnych i kanalizacyjnych oraz kanałów wentylacyjnych pod powierzchnią okładziny z płyt - w przypadku istniejącego orurowania lub okablowania, dają możliwość szybkiego montażu płyt przy zachowaniu wymaganej stabilności mocowania
