KLUCZE NASADOWE SPLINE XZN M10 M12 M14 M16 M18 5szt 1/2" CrV PIASTA VW

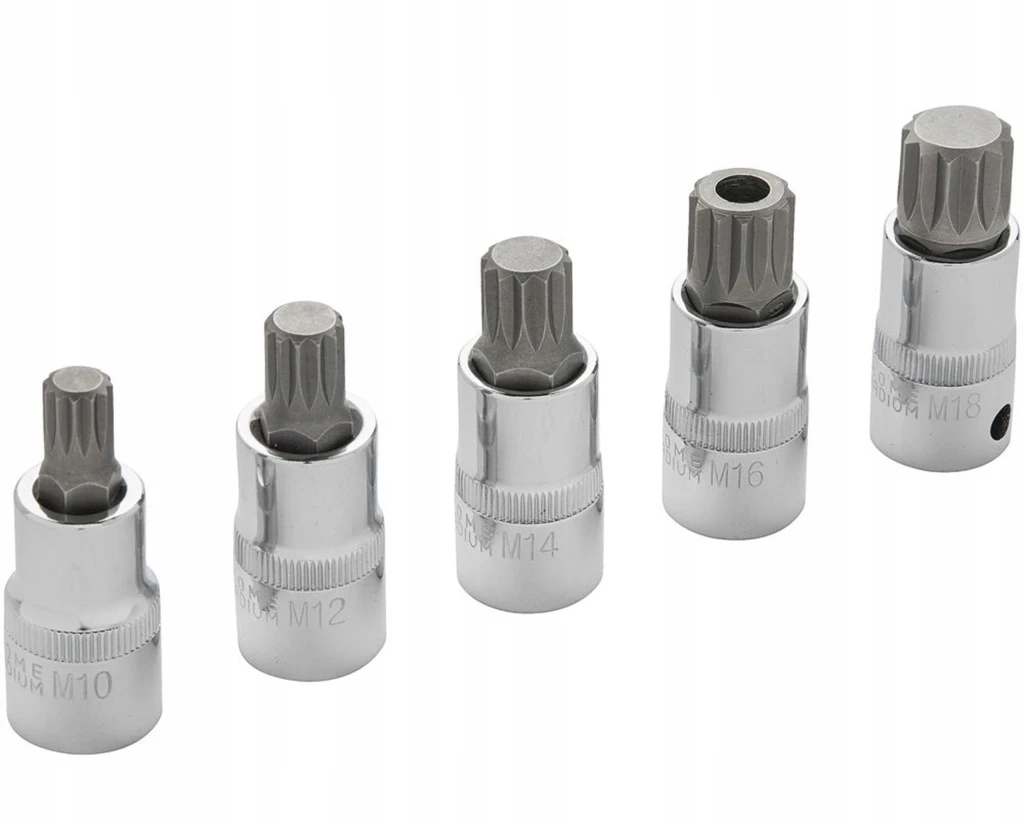

Zestaw nasadek spline XZN M10-M18 1/2" – 5 szt.

Komplet pięciu nasadek z profilem spline (XZN, wielowypust 12-punktowy) w rozmiarach M10, M12, M14, M16 i M18, na gniazdo 1/2 cala. To profil, którego nie zastąpisz imbusem ani torxem — jeśli w aucie natrafisz na śrubę XZN, potrzebujesz dokładnie takiej nasadki, bo każde inne narzędzie wyrobi gniazdo i zamieni prostą robotę w wiercenie łba.

Nasadki wykonano ze stali chromowo-wanadowej CrV z wykończeniem mat finish i radełkowaniem na korpusie. Radełkowanie to nie ozdoba — daje pewny chwyt palcami przy nakładaniu nasadki w ciasnym miejscu, gdzie nie widać śruby i trafiasz na wyczucie. Całość spakowana w piankę, więc nie rozjeżdża się po skrzynce i od razu widać, czy któregoś rozmiaru brakuje.

Co to jest profil spline (XZN) i po co osobne narzędzie?

XZN, nazywany też spline albo wielowypustem 12-punktowym, to profil o dwunastu klinach rozchodzących się promieniście — wygląda jak gwiazda o prostych, równoległych bokach. Producenci samochodów, głównie z grupy VAG (Volkswagen, Audi, Škoda, Seat) oraz Mercedes i BMW, stosują go tam, gdzie połączenie musi znieść bardzo wysoki moment dokręcania: śruby głowicy cylindrów, śruby półosi napędowych, mocowania piast i elementów zawieszenia.

Powód jest prosty: dwanaście punktów styku rozkłada siłę na większą powierzchnię niż sześciokąt czy imbus, więc łeb śruby nie wyrabia się przy dokręcaniu momentem rzędu kilkuset niutonometrów. Ceną za to jest konieczność posiadania dedykowanego zestawu — imbus wsadzony w gniazdo XZN styka się tylko sześcioma krawędziami i przy pierwszym mocniejszym szarpnięciu ścina wierzchołki klinów.

Zawartość zestawu

• Rozmiar: Typowe zastosowanie
• M10: śruby półosi napędowych, mocowania osprzętu
• M12: śruby głowicy, elementy zawieszenia
• M14: śruby głowicy, mocowania piast i wałów
• M16: duże śruby mocujące, elementy napędu
• M18: piasty, mocowania o najwyższym momencie

Dane techniczne

• Parametr: Wartość
• Typ profilu: spline / XZN (wielowypust 12-punktowy)
• Rozmiary: M10, M12, M14, M16, M18
• Liczba elementów: 5 szt.
• Gniazdo napędowe: 1/2" (12,7 mm)
• Materiał: stal chromowo-wanadowa CrV
• Wykończenie: mat finish + radełkowanie (knurling)
• Opakowanie: wkład piankowy
• Indeks: V08068

Gdzie się przyda?

• Wymiana głowicy cylindrów – śruby głowicy w wielu silnikach VAG i innych europejskich konstrukcjach mają gniazdo XZN, najczęściej M12 lub M14
• Wymiana półosi napędowej lub przegubu – śruby mocujące półoś do piasty albo do skrzyni
• Naprawa zawieszenia i piast – szczególnie w samochodach grupy VW
• Serwis skrzyń biegów i osprzętu silnika
• Prace przy maszynach i sprzęcie rolniczym, gdzie profil XZN też występuje w połączeniach o wysokim momencie

Gniazdo 1/2" oznacza, że nasadki współpracują ze standardową grzechotką, pokrętłem i przede wszystkim kluczem dynamometrycznym 1/2" — to istotne, bo śruby XZN prawie zawsze mają fabrycznie określony moment dokręcania.

Jak pracować, żeby nie uszkodzić śruby ani nasadki?

1. Oczyść gniazdo śruby przed nałożeniem nasadki. Zalegający brud, olej i rdza nie pozwolą nasadce wejść na całą głębokość — a nasadka wsunięta w połowie zerwie gniazdo przy pierwszym mocnym ruchu.
2. Dobierz rozmiar dokładnie. Nasadka XZN musi wchodzić bez luzu. Jeśli „prawie pasuje", to nie ten rozmiar.
3. Wciśnij nasadkę do oporu i utrzymuj docisk osiowy podczas odkręcania, zwłaszcza przy zapieczonych śrubach.
4. Do odkręcania używaj pokrętła lub grzechotki wzmocnionej, nie klucza dynamometrycznego. Dynamometryczny służy do dokręcania z zadanym momentem, a przeciążanie go przy zrywaniu zapieczonej śruby rozkalibruje mechanizm.
5. Śruby głowicy i półosi to zwykle śruby jednorazowe. Producenci przewidują ich wymianę przy każdym demontażu i dokręcanie metodą moment + kąt. Sprawdź procedurę dla konkretnego silnika przed montażem.
6. Nie używaj nasadek ręcznych z kluczem udarowym. Nasadki chromowane, do pracy ręcznej, nie są przewidziane do udaru — pękają, a odpryski są niebezpieczne.

Najczęstsze pytania

Czym różni się XZN od torx i imbusa?

Imbus (HEX) ma sześć płaskich boków, torx (TX) sześć zaokrąglonych ramion w kształcie gwiazdy, a XZN dwanaście prostych klinów. To trzy różne systemy i nie są zamienne — użycie niewłaściwego narzędzia praktycznie zawsze kończy się wyrobieniem gniazda.

Czy nasadki pasują do klucza udarowego?

Nie. To nasadki do pracy ręcznej, z gniazdem 1/2". Do pracy udarowej służą nasadki udarowe (czarne, ze stali chromowo-molibdenowej Cr-Mo), które są bardziej ciągliwe i nie pękają pod obciążeniem dynamicznym.

Jakie rozmiary XZN są najczęściej potrzebne przy autach VAG?

Najczęściej M12 i M14 — to typowe rozmiary śrub głowicy i mocowań piast w wielu silnikach grupy VW. M10 pojawia się przy półosiach, M16 i M18 przy większych mocowaniach. Zakres M10–M18 pokrywa więc zdecydowaną większość przypadków spotykanych w warsztacie.

Czy zestaw wystarczy do wymiany głowicy?

Do samych śrub głowicy z profilem XZN — tak, o ile rozmiar mieści się w zakresie M10–M18. Do całej operacji potrzebny jest jeszcze klucz dynamometryczny, komplet nowych śrub i dokumentacja z procedurą dokręcania dla danego silnika.

Czy nasadki są długie, czy krótkie?

Producent nie podaje długości poszczególnych nasadek. Przy śrubach osadzonych głęboko w kanałach głowicy sprawdź, czy potrzebna będzie przedłużka 1/2" — to typowa sytuacja przy pracach na silniku.
