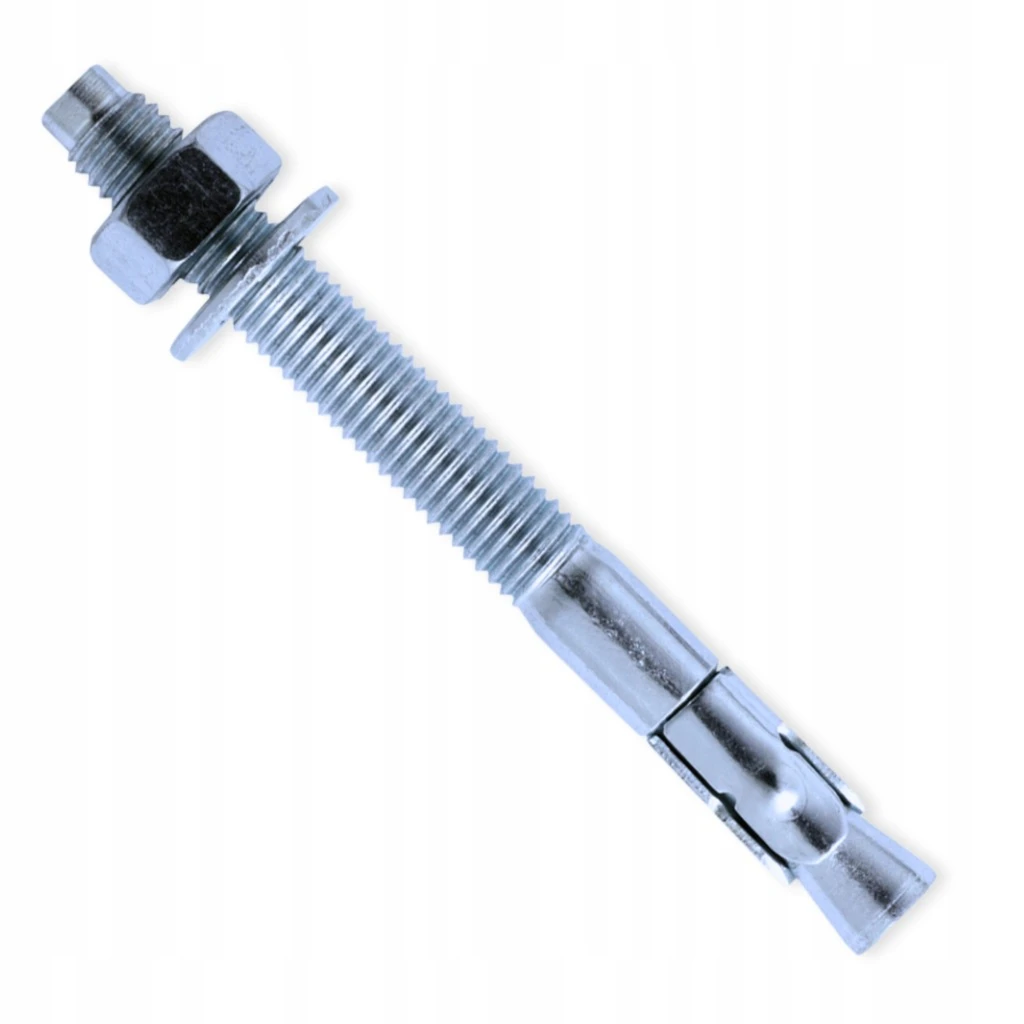

KOTWA STALOWA PIERŚCIENIOWA ARVEX KMC M12x120 EKSPRESOWA DO BETONU 1SZT.

Kotwa pierścieniowa ekspresowa Arvex KMC 12/040/120 – do dużych obciążeń

Ekspresowa kotwa trzpieniowa z pojedynczym klipsem w większym rozmiarze M12 — do mocowań o wyższej nośności niż wariant M10, przy grubszych elementach montowanych (do 40 mm) i większej głębokości zakotwienia. Tak jak w całej rodzinie KMC, średnica trzpienia gwintowanego jest jednocześnie średnicą kotwy, co daje wyraźnie większą wytrzymałość niż w kotwach tulejowych o tych samych wymiarach zewnętrznych.

Dane techniczne

• Parametr: Wartość
• Typ: kotwa ekspresowa pierścieniowa (trzpieniowa) z pojedynczym klipsem
• Średnica otworu / kotwy: 12 mm
• Długość całkowita: 120 mm
• Rozmiar gwintu: M12
• Maksymalna grubość mocowanego elementu: 40 mm
• Materiał: stal węglowa
• Powłoka: cynkowanie galwaniczne na biało
• Rodzaj montażu: przelotowy
• Podłoże: beton zwykły, zbrojony lub niezbrojony, niezarysowany, klasy C20/25 do C50/60; dodatkowo kamień naturalny o zwartej strukturze (poza aprobatą techniczną)
• Producent: Arvex

Dlaczego montaż przelotowy to zaleta, a nie utrudnienie?

Przy montażu przelotowym otwór wierci się jednym przejściem przez mocowany materiał i podłoże, co eliminuje ryzyko rozjazdu osi otworów między elementem a betonem — trzpień kotwy przechodzi przez obie warstwy naraz i dokładnie się w nich centruje. To także realna oszczędność czasu przy seryjnym mocowaniu wielu punktów, typowym dla konstrukcji stalowych czy dużych elementów montażowych.

Jak działa mechanizm kotwy?

1. Specjalne wypustki na pierścieniu (klipsie) trwale unieruchamiają go w otworze, dokładnie w punkcie, do którego dotarł podczas wbijania.
2. Podczas dokręcania nakrętki stożkowo zakończony trzpień cofa się, wywołując rozpieranie klipsa i mocne zakotwienie w betonie.
3. Zaokrąglony od spodu stożek rozporowy ułatwia wbijanie, szczególnie przez elementy drewniane.
4. Specjalne zgrubienie na trzpieniu utrzymuje klips we właściwym położeniu nawet przy natrafieniu na zbrojenie lub pustki w podłożu.

Do czego się przyda?

• Mocowania konstrukcyjne o wysokiej nośności w betonie — konstrukcje stalowe, wsporniki, elementy nośne
• Mocowanie grubszych elementów (do 40 mm) niż w mniejszym wariancie M10
• Seryjny montaż wielu punktów mocowania — profile, szyny, dźwigary
• Zastosowania, gdzie precyzyjne osiowanie otworu ma znaczenie dla nośności mocowania

Jak montować krok po kroku?

1. Wywierć otwór o odpowiedniej średnicy (12 mm) bezpośrednio przez mocowany materiał, w jednym przejściu wiertłem.
2. Dokładnie oczyść odwiert z pyłu i odwiertek — zanieczyszczony otwór osłabia siłę mocowania klipsa.
3. Przełóż kotwę przez mocowany materiał i dobij młotkiem aż do całkowitego osadzenia w podłożu.
4. Dokręć nakrętkę, dociągając mocowany element do podłoża — to ten etap wywołuje rozparcie klipsa w betonie.

Ważna zasada doboru materiału

Przy mocowaniu konstrukcji z różnych rodzajów stali (nierdzewna, węglowa, kwasoodporna) należy stosować kotwy z tego samego rodzaju stali. Mieszanie różnych metali w jednym połączeniu prowadzi do korozji elektrochemicznej w miejscu styku — to częsty błąd przy doborze złączy do konstrukcji ze stali nierdzewnej.

Najczęstsze pytania

Czym różni się ta kotwa od wariantu KMC 10/30/100?

Ma większą średnicę (12 mm zamiast 10 mm) i gwint M12, co przekłada się na wyższą nośność mocowania. Obsługuje też grubsze elementy montowane — do 40 mm zamiast 30 mm.

Do jakiego betonu nadaje się ta kotwa?

Do niezarysowanego betonu zwykłego, zbrojonego lub niezbrojonego, klasy od C20/25 do C50/60. Dodatkowo można ją stosować w kamieniu naturalnym o zwartej strukturze, choć to zastosowanie nie jest objęte aprobatą techniczną.

Jaką maksymalną grubość elementu mogę zamocować tą kotwą?

40 mm — to o 10 mm więcej niż w mniejszym wariancie M10/30/100.

Co się stanie, jeśli podczas wiercenia natrafię na zbrojenie?

Specjalne zgrubienie na trzpieniu kotwy zostało zaprojektowane tak, żeby utrzymać klips we właściwym położeniu nawet przy natrafieniu na zbrojenie lub pustki w podłożu.

Czy mogę mocować tą kotwą konstrukcję ze stali nierdzewnej?

Nie tą konkretną wersją — ta kotwa wykonana jest ze stali węglowej ocynkowanej. Do konstrukcji ze stali nierdzewnej należy stosować kotwy wykonane z tego samego rodzaju stali.
